内置保温一体板施工设计流程
发布时间:2023-01-17 16:40:11 浏览:[]次

  内置保温一体板,内置保温系统设计应符合下列规定:



内置保温一体板安装示意图


  1、结构抗震分析时,设计内置保温一体板时应计入系统防护面层对建筑刚度的影响。



  2、使用内置保温一体板每平方米墙体设置L钢塑专用连接件的数量应经计算确定,且每平方米设置数量不少于8个,L钢塑专用连接件应均匀设置,距保温板边不小于100mm;L钢塑专用连接件短边长60mm,锚入混凝土墙体不小于100mm,且应与钢筋混凝土墙钢筋进行绑扎,并应满足本规程《钢塑点连现浇混凝土复合保温系统应用技术规程》4.2.12条的要求。



  3、防护面层厚度为50mm;混凝土强度等级不应低于C30,电焊网格为100mm×100mm、网丝直径为3mm,钢丝网外侧保护层厚度为15mm。

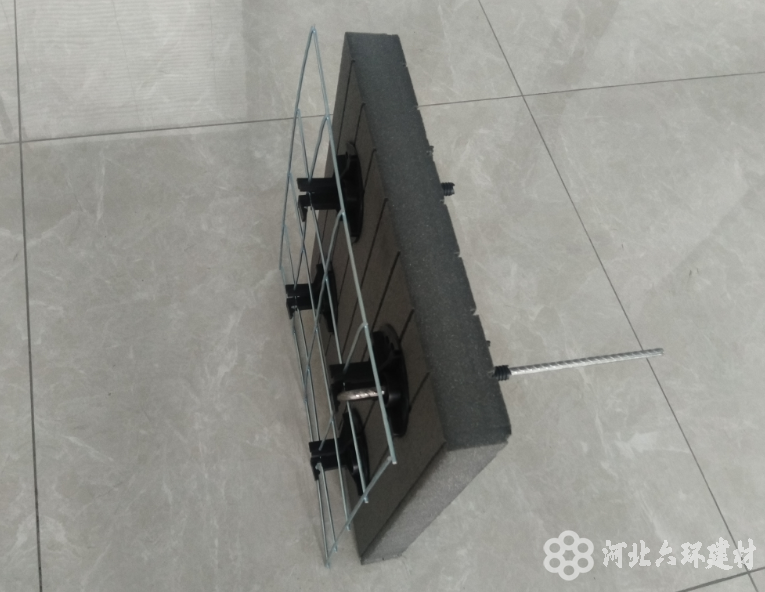

内置保温一体板样块

内置保温一体板样块


  4、现浇混凝土防护面层应座在基础地梁或现浇混凝土底板上,结合面处应设置直径6mm、间距500mm的预埋钢筋,锚入防护面层内长80mm。



  5、建筑每层楼层处设置一道支承挑沿,挑沿外侧与防护面层外侧平齐,挑檐厚度及配筋设计确定。



  6  系统保温板中的水平接缝应设在楼、地面或屋面处;竖向直缝宜设在竖向边缘构件处,否则焊接钢丝网片的搭接接头应设置在受力较小处。



  7  防护面层上不应直接吊挂重物及承托悬挑构件。



  8  与自保温砌体相交处,在装饰层施工前,应采取抹聚合物水泥砂浆贴耐碱玻纤网的抗裂措施。


以上就是内置保温一体板的施工设计流程,如需详细了解请联系河北六环建材有限公司:13393013751,详细咨询。
